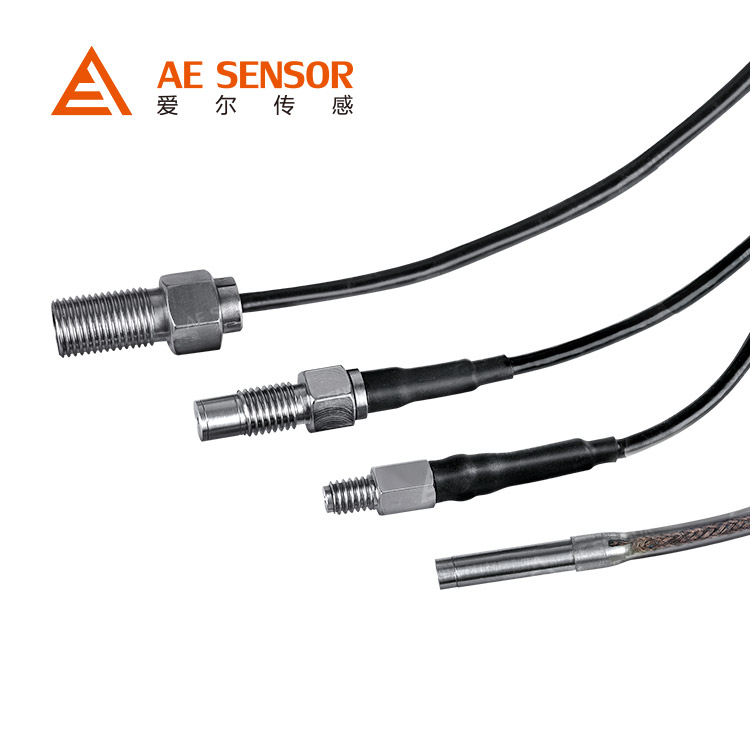

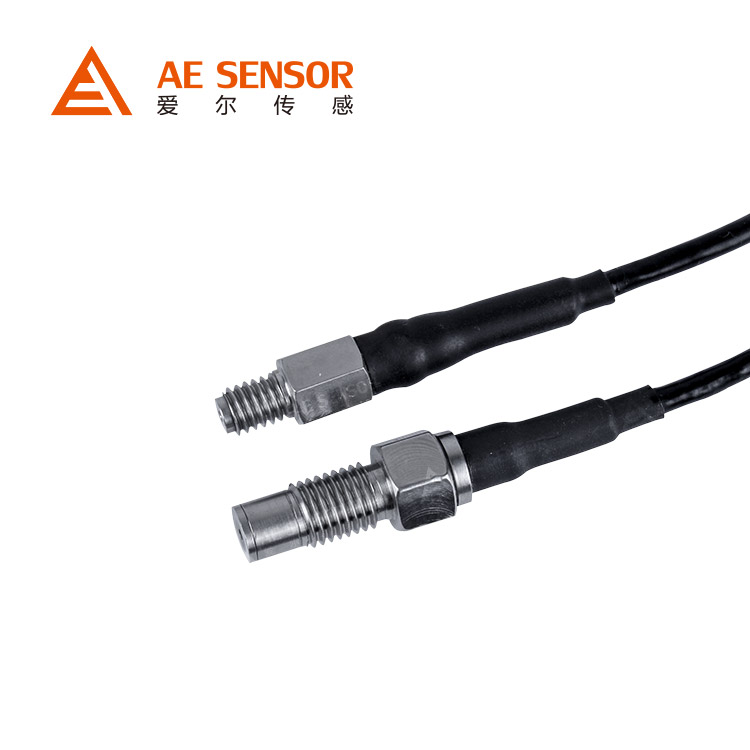

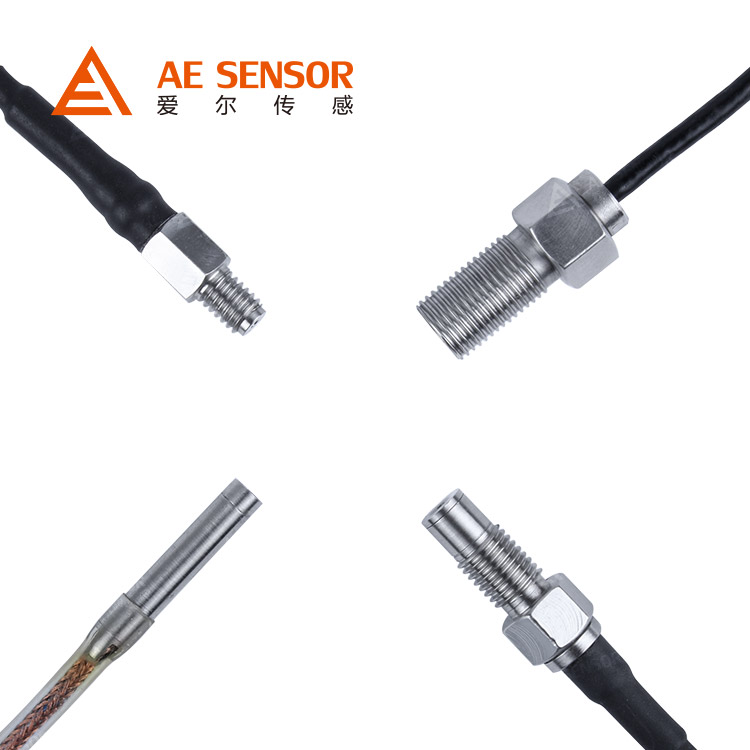

AE-S微型高頻動態壓力傳感器

南京愛爾生產的AE-S微型高頻動態壓力傳感器,體積小,固有頻率高,應用于空氣動力學研究、飛行器及發動機實驗、風洞實驗、流體力學及水工實驗、水輪機及水下兵器實驗、生物醫學應用,化爆或者核爆沖擊波等。
詳細描述Detailed description
在空氣動力學研究、飛行器及發動機實驗、風洞實驗、流體力學及水工實驗、水輪機及水下兵器實驗、生物醫學應用,化爆或者核爆沖擊波等許多研究中出于對不改變被測流場或安放位置局限,或同時有動態頻響要求,必須原位測壓時,會對傳感器的外形尺寸有微型化的苛刻要求,以其在不干擾流場狀態情況下,復現脈動流場變化規律。AE-S微型高頻動態壓力傳感器系列為這些應用開發研制,標準信號輸出的變送器因受傳感器本體體積尺寸限制而采用分體式設計。可替代國際同類型產品。


產品特點

◇ 量程范圍廣,從-100KPa~0~10KPa...6MPa...40MPa...60MPa間任意量程
◇ 體積小,高頻動態響應
◇ 動態壓力傳感器,微型壓力傳感器最小直徑為2.54mm,長度為3.77mm
◇ 精度高,最高可定制做到0.1%FS
◇ 溫度范圍寬,從低溫-40℃到高溫+120℃(特殊可到+175℃)
◇ 長期穩定性好,耐各種惡劣環境
◇ 固有頻率高:20KHz~2MHz
◇ 根據客戶要求可特殊定制

產品用途

◇ 空氣動力學研究
◇ 飛行器及發動機試驗
◇ 風洞試驗
◇ 流體力學及水工試驗
◇ 縮模試驗
◇ 水輪機及水下兵器試驗
◇ 生物醫學應用
◇ 化爆或核爆沖擊波

性能參數

性能規格
測量范圍 -100KPa~0~10KPa...200KPa...1MPa...60MPa
壓力類型 表壓、絕壓、負壓
長期穩定性 典型: ±0.1%FS、最大: ±0.2%FS/年
綜合精度 ≤±0.25%FS、0.5%FS
(綜合精度包括: 線性+重復性+遲滯)
過載壓力 2倍滿量程壓力 (其中100MPa的產品過壓為1.1倍滿量程壓力)
環境溫度 -20 ... +85℃
介質溫度 -40 ... +85℃ ,特殊可為-10℃~200℃
振動影響 ≤±0.01%FS (X、Y、Z軸,200Hz/g)
負載電阻 ≤(U-12)/0.02Ω
固有頻率 150KHz~2MHz
變送器頻響 0~1KHz~200KHz
上升時間 0~1mS~2μS
零點溫度漂移 典型: ±0.02%FS/℃、最大: ±0.05%FS/℃
靈敏度溫度漂移 ±0.02%FS/℃、最大: ±0.05%FS/℃
分辨率 理論上無限小、通常1/100000

功能規格
測量介質 與316不銹鋼兼容的氣體或液體
供電電源 變送器供電: 12~36VDC (一般24VDC)、±15VDC開關電源或線性電源
傳感器供電: 恒流: 1mA~4mA;恒壓: 5VDC~24VDC
信號輸出 模擬量: 4~20mA、1~5 V DC、0~10VDC、0~5V DC
傳感器輸出: 1.5mV~15mV/V
絕緣電阻 100MΩ,500VDC
電氣保護 反極性保護,抗電磁干擾

物理規格
觸液材質 316L不銹鋼
外殼材質 304不銹鋼
過程連接 M5螺紋、M8螺紋、M10螺紋、其它螺紋可依據客戶要求設計
電器連接 外接放大電路,防護等級IP65
重量 0.5KG

選型指南

產品名稱
AE-S 微型高頻動態壓力傳感器/變送器
  壓力類型
G 表壓 L 負壓
A 絕壓 C 復合壓
  頻響范圍
H1 0..1KHz..3KHz H2     0...10KHz..20KHz
H3 0...100KHz..200KHz H4 客戶定制
  測量范圍
詳見量程范圍代碼表
  過程連接
M6 客戶定制螺紋
  電氣連接
J5 分體式
  供電電源
P1 9-36V(一般DC 24V)
P2 12V DC
P3 ±15V DC
  信號輸出
V1 1-5V V4 4-20mA
V2 0-10V V5 0-5V
V7 -10-10V V8 傳感器信號輸出
  精度等級
2 ±0.25%FS
3 ±0.5%FS
  附加功能
F1 水下爆破
F2 平衡溫度200℃,最高2000℃
Y 客戶定制
C 標定數據
AE-S         -         G         -         H1         -         3         -         M6         -         J5        -        P1         -         V1         -         2          -          C1725          選型舉例
說明: 可能存在無法對應的產品選型,具體請登錄公司網站xmhcsy.com或者咨詢技術工程師025-52139569

量程范圍代碼表
G-表壓 A-絕壓 L-負壓 C-復合壓
代碼 量程 代碼 量程 代碼 量程 代碼 量程
1
2
3
4
5
6
0...100Kpa
0...1Mpa
0...3.5Mpa
0...17Mpa
0...35Mpa
0...60Mpa
8
9
10
11
0...100Kpa
0...500Mpa
0...1Mpa
0...3.5Mpa
12 0...-100Kpa 13 -100Kpa...20Kpa
99 客戶定制

選型提示

1. 被測介質應與產品接觸的材料相兼容.
2. 其它特殊要求,敬請與本公司商洽,并在訂單中注明。
